7.1 Configuration APLLICOM
Pour la communication en LINA et EWON, le serveur OPC est nécessaire pour faire le lien
Pour déclarer l’EWON, prendre un « Modbus Generic » :

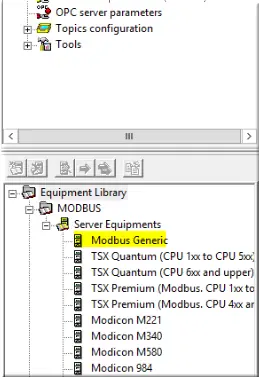

Figure 57 : Server Equipments Modbus Generic
Dans [002] 172.016.040.040 Modbus Generic :

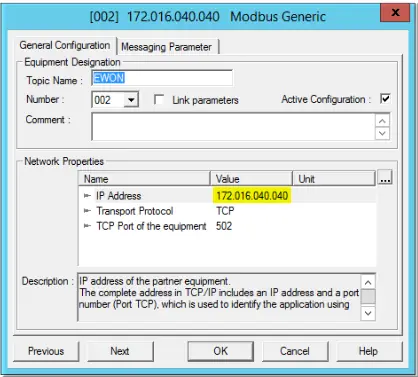

Figure 58 : Modbus Generic Topic Name
Dans 1er onglet General Configuration :
- Topic Name : eWON. Donner un nom à votre équipement ;
- Décocher ☐ Link parameters pour modifier l’adresse IP ;
- IP Address : 172.16.040.040
Dans 2e onglet Messaging Parameter :

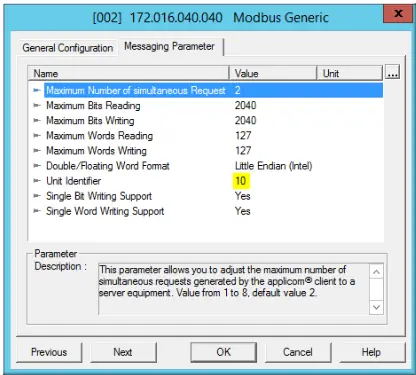

Figure 59 : Modbus Generic Unit Identifier
Unit Identifier : 10. Renseigner le numéro Modbus.
7.2 Surveillance d’un mot de vie
Demande n° 3 : entrée modem inactive, surveillance d’un mot de vie appartenant à un automate
| 3 | Sur entrée modem inactive, surveillance d’un mot de vie appartenant à LINA. Si le mot de vie n’évolue plus, envoi d’un SMS pour le signaler |
7.2.1 Configuration de l’eWON
Figure 60 : Tag BitDeVie Lina
Déclaration du tag BitDeVie correspondant à l’entrée DI1 de l’eWON. Le tag BitDevie ne possède pas d’adresse Modbus. Le mot de vie appartenant à LINA débute par une majuscule.
Figure 61 : tag COM_ENVOI_MotDeVie PLC Lina
Déclaration du tag COM_ENVOI_MotDeVie (registre Modbus 200) correspondant au mot de vie lu dans l’automate ou Lina selon les cas.
Figure 62 : tag COM_Secu_Indic_pays_1
Déclaration du tag COM_Secu_Indic_pays_1 (registre Modbus 210) et COM_Secu_Num_tel_1 registre Modbus 211 correspondant au premier destinataire du SMS de perte de mot vie.Déclaration jusqu’à 10 destinataires possible _1 à _10.
7.2.2 Configuration LINA Process
Dans Editer Device et surveillance :

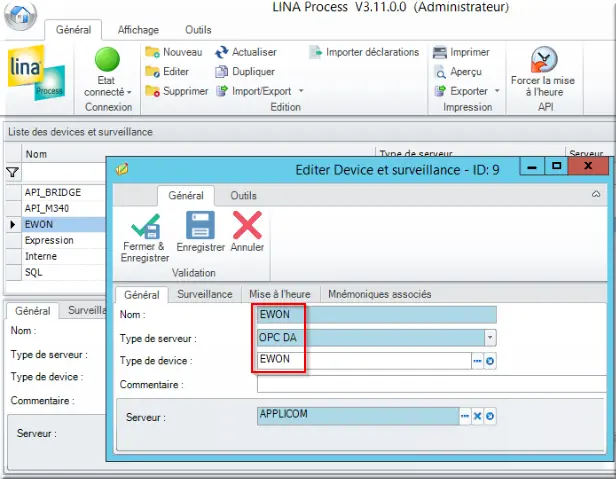

Figure 63 : Lina Process device EWON
- Nom : EWON. Déclarer le device ;
- Type de serveur : OPC DA ;
- Type de device : EWON;
- Serveur : Applicom.
Dans 2e onglet Surveillance :

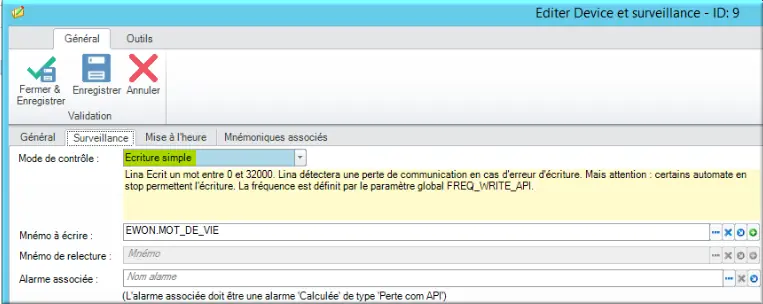

Figure 64 : Tab Surveillance > Mode de contrôle
- Mode de contrôle : Ecriture simple pour l’envoi vers l’EWON ;
- Mnemo à écrire : EWON.MOT_DE_VIE.
Dans Mnémonique :

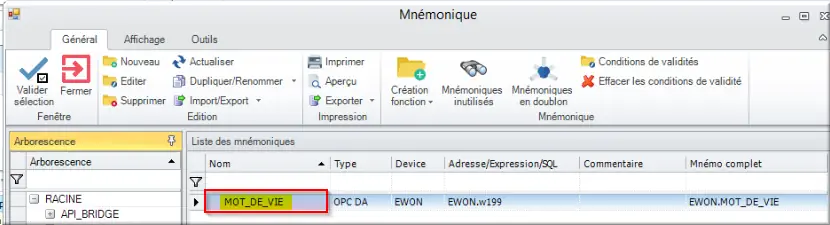

Figure 65 : Mnémo MOT_DE_VIE
Nom : MOT_DE_VIE. Déclaration du mot de vie pour envoi vers l’eWON.
La variable MOT_VIE est incrémentée toutes les minutes.
7.2.3 Basic GereMotVie eWON Lina
Par défaut, un programme eWON BASIC IDE existe avec une section Cyclic et une section Init.
Dans Edge, le naviguer vers http://172.16.40.40/index.shtm#basicide
Figure 66 : Évènement ONTIMER GereMotVie
Dans Init Section :
// tempo pour envoi SMS si mot de vie inchangé toutes les 210 s
TSET 1, 70 // déclarer le Timer 1 d’une durée de 70 s.
// appel des fonctions par timer
ONTIMER 1,"Goto GereMotVie"
// Timer 1 envoie le programme vers le label GereMotVie.
| Mot clé | Définition |
|---|---|
| TSET | This function initializes the timer E1 at an E2 time base (in seconds).The timer is read by TGET. To stop a timer, E2 must be set to 0. |
| ONTIMER | This command executes S1 command line when E1 expires.The EVTINFO parameter is set to the timer number when command is called. |
⚠ Attention, le programme Basic eWon avec l'app Lina n'a pas le même Timer TSET 1, 70 que le même programme Basic avec l'api M340 TSET 1, 200.

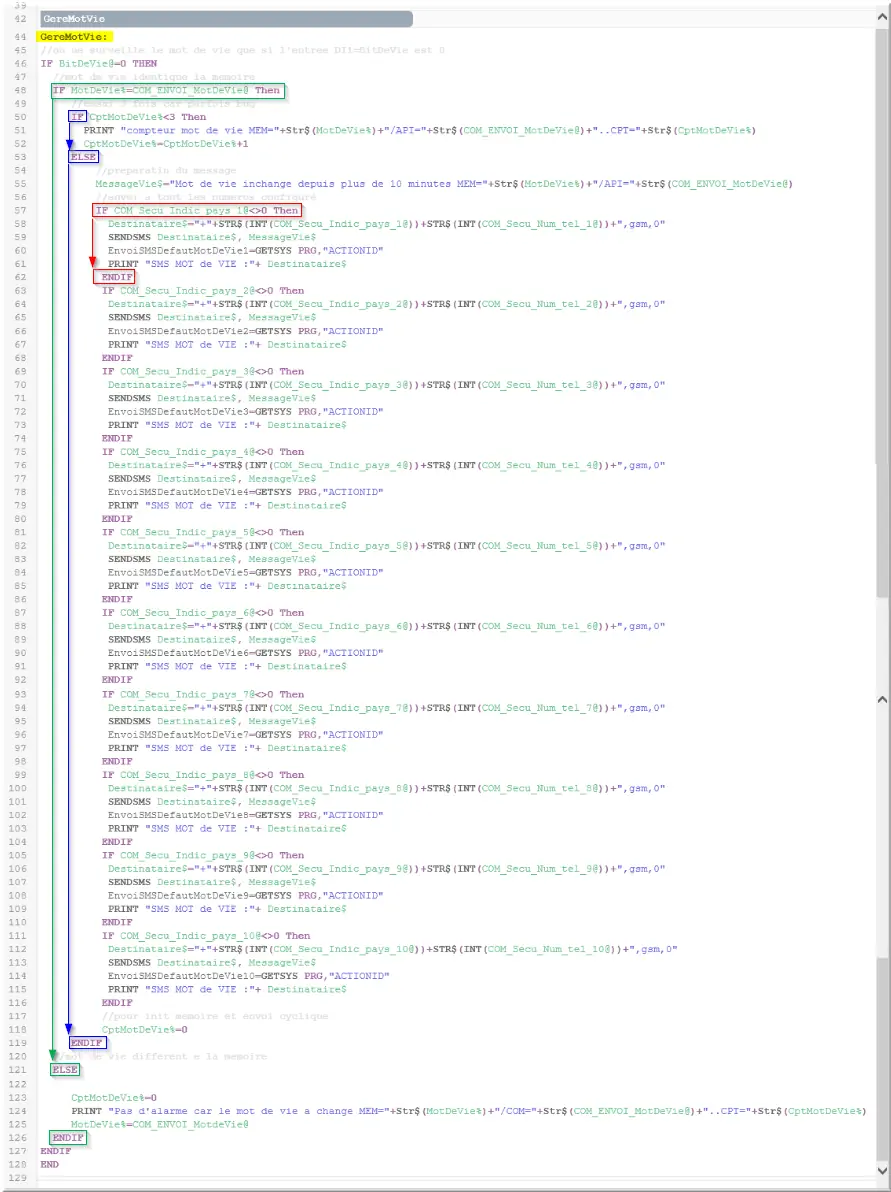

Figure 67 : Programme Basic GereMotVie
La gestion du mot de vie est active si l’entrée Di1 de l’eWON est à 0.
Si par 3 fois de suite, soit 3 * 70 = 210 s, le mot de vie n’a pas évolué alors un SMS d’erreur est envoyé. Sinon le compteur est réinitialisé à zéro et la valeur est mémorisée.
Le message SMS n’est envoyé aux différents destinataires que si l’indicateur pays est différent de 0.
À la fin de l’envoi, le compteur CptMotDeView% est réinitialisé afin d’envoyer cycliquement le message toutes les 10 mn = 3 * 70 = 210 s
Si au contraire le mot de vie a changé alors il est mémorisé.
7.3 Configuration pour envoi SMS
Aller dans configuration et configuration SMS/mails et entrer les données comme suit :

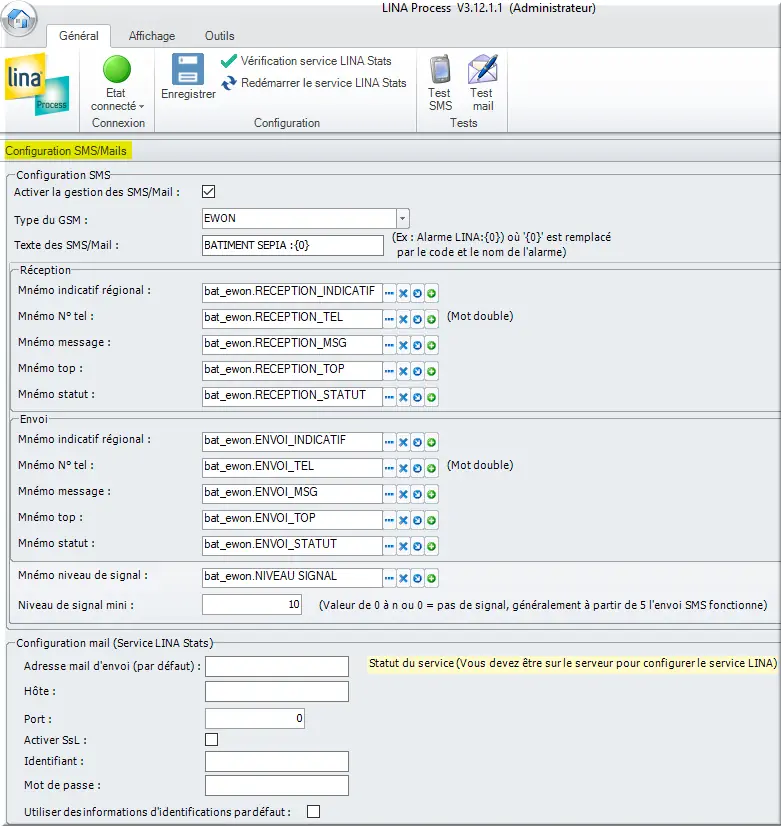

Figure 68 : Lina Process Général Conf SMS

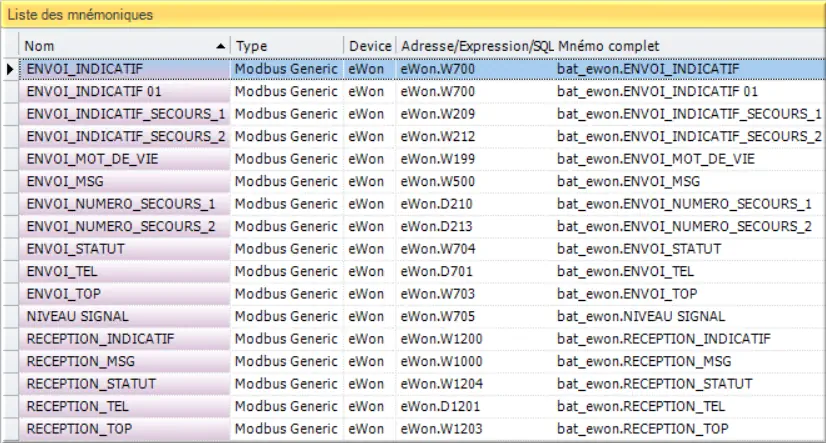

Figure 69 : Liste des mnémo
Associer un scénario avec le numéro de téléphone de la personne réceptrice des SMS aux alarmes voulues.
